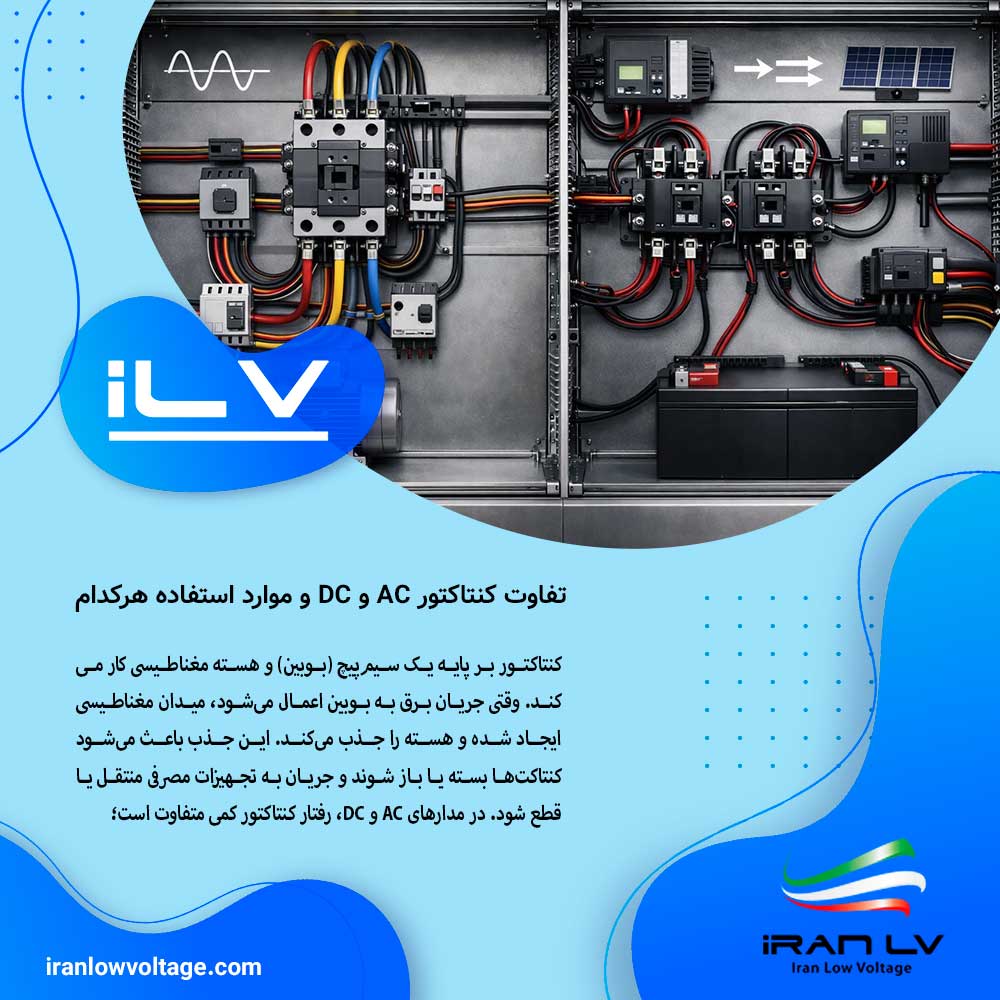

تفاوت کنتاکتور AC و DC و موارد استفاده هرکدام
کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل جریان برق در مدارهای صنعتی و خانگی استفاده میشود. وقتی جریان به سیمپیچ کنتاکتور میرسد، میدان مغناطیسی ایجاد شده باعث باز یا بسته شدن کنتاکتها و انتقال جریان به تجهیزات میشود. تفاوت آن با رله در این است که کنتاکتور برای جریانهای بزرگ و بارهای صنعتی طراحی شده است، در حالی که رله معمولاً جریانهای کم و مدارهای کنترل را مدیریت میکند. انتخاب صحیح کنتاکتور، بهخصوص تفاوت کنتاکتور AC و DC، اهمیت زیادی دارد، چرا که اشتباه در انتخاب نوع آن میتواند باعث سوختن بوبین، ایجاد جرقههای خطرناک، کاهش طول عمر کنتاکتور و آسیب به تجهیزات شود. کنتاکتورهای AC و DC هر کدام با ویژگیها و طراحی مخصوص خود ساخته شدهاند تا عملکرد ایمن و مطمئن در مدارهای مختلف داشته باشند و درک تفاوت آنها برای انتخاب صحیح و استفاده ایمن از تجهیزات حیاتی است.
کنتاکتور چگونه کار میکند؟
اصول عملکرد کنتاکتور
کنتاکتور بر پایه یک سیمپیچ (بوبین) و هسته مغناطیسی کار میکند. وقتی جریان برق به بوبین اعمال میشود، میدان مغناطیسی ایجاد شده و هسته را جذب میکند. این جذب باعث میشود کنتاکتها بسته یا باز شوند و جریان به تجهیزات مصرفی منتقل یا قطع شود. در مدارهای AC و DC، رفتار کنتاکتور کمی متفاوت است؛ بهطوری که در AC جرقهها به صورت طبیعی خاموش میشوند، اما در DC نیاز به کنترل دقیقتر جرقهها است که در بخش تفاوت کنتاکتور AC و DC به طور کامل توضیح خواهیم داد.
اجزای اصلی کنتاکتور
یک کنتاکتور معمولاً شامل چهار بخش اصلی است:
- بوبین: سیمپیچی که با عبور جریان برق، میدان مغناطیسی تولید میکند.
- هسته مغناطیسی: قطعهای از جنس آهن که میدان مغناطیسی تولید شده توسط بوبین را جذب کرده و نیرو را به کنتاکتها منتقل میکند.
- کنتاکتها: محل اتصال جریان که با حرکت هسته باز یا بسته میشوند و جریان اصلی مدار را کنترل میکنند.
- فنر و محفظه جرقه: فنرها کنتاکتها را به موقعیت اولیه بازمیگردانند و محفظه جرقه، جرقههای ایجاد شده هنگام قطع و وصل جریان را کنترل میکند.
درک عملکرد و اجزای کنتاکتور، پایهای برای شناخت تفاوت کنتاکتور AC و DC و انتخاب صحیح آنها در مدارهای صنعتی است.
تفاوت کنتاکتور AC و DC
شناخت تفاوت کنتاکتور AC و DC و موارد استفاده هرکدام برای انتخاب صحیح در مدارهای صنعتی حیاتی است. هر دو نوع کنتاکتور جریان را قطع و وصل میکنند، اما طراحی و عملکرد آنها با توجه به نوع جریان متفاوت است.
تفاوت بوبین AC و DC
یکی از اصلیترین تفاوتها در تفاوت بوبین AC و DC است.
- شکل سیمپیچ: بوبین AC معمولاً با هسته لمینیت شده ساخته میشود تا جریانهای گردابی و گرمای زیاد کاهش یابد، اما بوبین DC ساده و بدون لمینیشن است، چون جریان مستقیم ثابت است.
- نوع تغذیه: AC برای جریان متناوب و DC برای جریان مستقیم طراحی شدهاند. اتصال اشتباه بوبین AC به DC میتواند باعث سوختن سیمپیچ و آسیب کنتاکتها شود.
- تفاوت مصرف انرژی: بوبین DC برای ایجاد میدان مغناطیسی پایدار انرژی بیشتری مصرف میکند.
تفاوت در هسته مغناطیسی و وجود حلقه اتصال کوتاه
در کنتاکتور AC از Shading Ring یا حلقه اتصال کوتاه استفاده میشود تا لرزش هسته هنگام عبور جریان صفر AC کاهش یابد. در DC نیازی به این حلقه نیست زیرا جریان ثابت است و لرزش هسته وجود ندارد.
تفاوت در کنترل و خاموشسازی جرقه
جرقه در DC شدیدتر و مداوم است، زیرا جریان مستقیم بهطور طبیعی خاموش نمیشود. به همین دلیل کنتاکتور DC مجهز به محفظه جرقه و سیستم خاموشکننده ویژه است. این نکته باعث میشود استفاده اشتباه، مثلاً بهکارگیری کنتاکتور AC در مدار DC، خطرناک باشد و عمر تجهیزات کاهش یابد.
تفاوت فرکانس کاری و جریان
- AC: جریان متناوب با فرکانس 50 یا 60 هرتز است و کنتاکتور برای تغییر جهت جریان طراحی شده است.
- DC: جریان یکنواخت است و کنتاکتور باید انرژی بیشتری برای ایجاد میدان مغناطیسی ثابت مصرف کند. این تفاوت روی طراحی سیمپیچ، هسته و کنتاکتها تأثیر مستقیم دارد.
تفاوت کنتاکتها، مقاومت الکتریکی و تلفات
- جنس کنتاکت: کنتاکتهای DC معمولاً از مواد مقاومتر مثل تنگستن ساخته میشوند تا جرقهها و سایش ناشی از جریان مستقیم را تحمل کنند. AC میتواند از نقره یا آلیاژهای مشابه استفاده کند.
- تلفات هیسترزیس و عمر مفید: تلفات در AC کمتر و عمر مفید بیشتر است، اما در DC به دلیل جریان ثابت و جرقههای شدید، طراحی مقاومتر و مراقبت دقیقتر لازم است.
شباهتهای کنتاکتور AC و DC
- جنس و فشار کنتاکت
در هر دو نوع کنتاکتور، جنس کنتاکتها باید قابلیت تحمل جریان و جرقه را داشته باشد. همچنین فشار مناسب کنتاکت برای اطمینان از تماس کامل و کاهش مقاومت اهمی ضروری است. این ویژگیها در AC و DC مشترک بوده و کیفیت عملکرد را تضمین میکند.
- الزامات نگهداری و اقدامات حفاظتی
هم کنتاکتورهای AC و DC نیازمند بازرسی دورهای سیمپیچ، کنتاکتها و فنرها هستند. اقدامات حفاظتی مانند نصب فیوز و حفاظت در برابر اضافه جریان نیز برای هر دو نوع مشابه است و مانع آسیب دیدن تجهیزات میشود.
- ملاحظات محیطی
دمای محیط، رطوبت و گرد و غبار بر عملکرد کنتاکتور تأثیر میگذارد. هر دو نوع AC و DC باید در محیط مناسب و طبق مشخصات کارخانه نصب و استفاده شوند تا طول عمر و کارایی آنها حفظ شود.
آیا میتوان از کنتاکتور AC در مدار DC استفاده کرد؟
بهطور فنی، کنتاکتورهای AC برای جریان متناوب و خاموش شدن طبیعی جرقهها طراحی شدهاند. اگر آنها را در مدار DC استفاده کنید، جریان مستقیم مداوم باعث میشود جرقهها بهطور پیوسته ایجاد شوند و بوبین آسیب دیده یا بسوزد. علاوه بر این، کنتاکتها سریعتر فرسوده میشوند و طول عمر کنتاکتور کاهش مییابد.
در برخی شرایط خاص، میتوان بوبین AC را به DC تبدیل کرد تا قابلیت استفاده در مدارهای DC فراهم شود، اما این کار نیازمند تغییرات طراحی و تجهیزات کنترلی ویژه است و صرفاً در پروژههای تخصصی انجام میشود. بنابراین، برای بیشتر کاربردهای صنعتی، استفاده از کنتاکتور مخصوص DC توصیه میشود تا از خطرات و خسارتهای احتمالی جلوگیری شود.
انواع کنتاکتور AC و DC
انواع کنتاکتور AC
کنتاکتورهای AC در انواع مختلف طراحی شدهاند که هرکدام کاربرد خاصی دارند:
- AC1: مناسب برای بارهای مقاومتی مانند هیترها و لامپها.
- AC3: برای راهاندازی موتورهای سهفاز و کنترل آنها با قطع و وصل ایمن.
- AC4: مناسب برای موتورهایی که نیاز به توقف سریع یا کنترل معکوس دارند.
- AC11: استفاده در مدارهای ترکیبی AC با جریان کم و کنترل تجهیزات جانبی.
این دستهبندیها نشان میدهد که انواع کنتاکتور AC براساس نوع بار و کاربرد صنعتی متفاوت است.
انواع کنتاکتور DC
کنتاکتورهای DC معمولاً بر اساس ولتاژ و آمپر دستهبندی میشوند:
- بر اساس ولتاژ: انتخاب کنتاکتور DC باید مطابق با ولتاژ مدار باشد تا بوبین و کنتاکتها دچار آسیب نشوند.
- بر اساس آمپر: انواع رنج کنتاکتور بر حسب جریان مورد نیاز تجهیزات مختلف متفاوت است و برای موتورهای کوچک یا بارهای سنگین طراحی میشود.
- تفاوت ساختاری: سیمپیچ، هسته مغناطیسی و محفظه جرقه در DC مقاومتر و متفاوت از AC است تا جریان مستقیم و جرقههای پیوسته را تحمل کند.
به این ترتیب، هنگام انتخاب، باید به انواع کنتاکتور DC، انواع رنج کنتاکتور و انواع کنتاکتور بر حسب آمپر دقت شود تا عملکرد ایمن و طول عمر تجهیزات تضمین شود.
کاربردهای کنتاکتور AC و DC
کنتاکتورهای AC و DC هرکدام کاربردهای خاصی دارند. کنتاکتورهای AC در صنعت برای راهاندازی موتورهای صنعتی، کنترل روشنایی و پمپها استفاده میشوند، در حالی که کنتاکتورهای DC برای مدارهای جریان مستقیم مانند باتریها، سیستمهای خورشیدی، UPS و تابلوهای کنترلی خاص طراحی شدهاند. درک کاربردهای هر نوع کنتاکتور کمک میکند تا انتخاب صحیح انجام شود و از مشکلاتی مثل سوختن بوبین یا جرقه شدید جلوگیری شود.
انتخاب کنتاکتور مناسب برای نیاز شما
انتخاب کنتاکتور مناسب نیازمند بررسی چند پارامتر کلیدی است:
- ولتاژ بوبین: بوبین باید با ولتاژ مدار هماهنگ باشد تا از آسیب دیدن سیمپیچ جلوگیری شود.
- جریان: جریان مورد نیاز تجهیزات تعیین میکند که چه رنج کنتاکتوری مناسب است. انتخاب اشتباه میتواند باعث گرمای بیش از حد یا سوختن کنتاکتها شود.
- نوع بار: بار مقاومتی، موتوری یا ترکیبی، طراحی کنتاکتور را تحت تأثیر قرار میدهد. هر نوع بار نیاز به نوع خاصی از کنتاکتور دارد.
- AC یا DC بودن: بسیار مهم است که کنتاکتور با نوع جریان مدار همخوانی داشته باشد تا از جرقههای شدید و آسیب به بوبین جلوگیری شود.
- قیمت کنتاکتور DC: کنتاکتورهای DC معمولاً به دلیل طراحی مقاومتر و نیاز به محفظه جرقه، قیمت بالاتری نسبت به AC دارند.
کلام آخر
تفاوت کنتاکتور AC و DC عمدتاً در بوبین، هسته مغناطیسی، کنترل جرقه، فرکانس کاری و جنس کنتاکتها است. انتخاب نادرست، مانند بهکارگیری کنتاکتور AC در مدار DC، میتواند باعث سوختن بوبین، جرقه شدید و کاهش عمر تجهیزات شود. شناخت کاربرد هر نوع کنتاکتور، از موتور و روشنایی گرفته تا باتری و سیستمهای خورشیدی، کمک میکند تا انتخاب ایمن و دقیق داشته باشید و عملکرد مدارهای صنعتی و خانگی بدون مشکل ادامه یابد. استفاده صحیح، کلید کارایی طولانیمدت و ایمنی تجهیزات است.
