تجهیزات فشار ضعیف بخش جدانشدنی بسیاری از سیستمهای برقی هستند و در حوزههایی مانند روشنایی، تابلو برق، منابع تغذیه، سیستمهای LED، رلهها و کنتاکتورها کاربرد گستردهای دارند. انتخاب نادرست بین تجهیزات AC و DC میتواند باعث کاهش عمر تجهیزات، افت عملکرد و حتی بروز مشکلات ایمنی شود. به همین دلیل شناخت تفاوت این دو نوع تجهیزات اهمیت زیادی دارد.
اما تفاوت تجهیزات فشار ضعیف AC و DC دقیقاً چیست و کدام گزینه برای کاربرد شما مناسبتر است؟ در این مقاله به زبان ساده و کاربردی به این سؤال پاسخ میدهیم.
تفاوت برق AC و DC
تفاوت برق AC و DC به طور مستقیم بر طراحی و عملکرد تجهیزات فشار ضعیف تأثیر میگذارد. تجهیزات مانند رلهها، کنتاکتورها، منابع تغذیه و سیستمهای روشنایی برای نوع مشخصی از جریان طراحی شدهاند و نمیتوان یک تجهیز AC را مستقیماً با DC جایگزین کرد. به همین دلیل، در انتخاب و نصب تجهیزات فشار ضعیف، ابتدا باید نوع جریان مورد استفاده (AC یا DC) و ولتاژ آن را مشخص کرد تا عملکرد ایمن و بهینه سیستم تضمین شود.
تفاوت تجهیزات فشار ضعیف AC و DC چیست؟
تجهیزات فشار ضعیف AC و DC قابلجایگزینی نیستند زیرا هر یک برای نوع خاصی از جریان طراحی شدهاند. جریان AC بهطور متناوب تغییر جهت میدهد، در حالی که جریان DC همیشه در یک جهت ثابت حرکت میکند. این تفاوت ساده در جریان، اما باعث ایجاد تغییرات قابل توجه در ساختار داخلی تجهیزات میشود.
برای مثال، بوبینها در تجهیزات AC و DC کاملاً متفاوت هستند. بوبین AC بهگونهای طراحی شده که بتواند نوسانات جریان را تحمل کند و جرقه هنگام قطع جریان بهطور طبیعی خاموش شود، اما بوبین DC باید جریان ثابت را کنترل کند و سیستم قطع و وصل آن باید قویتر و مقاومتر باشد تا جرقه و آسیب به کنتاکتها رخ ندهد.
همچنین، سیستمهای قطع و وصل در رلهها و کنتاکتورها متفاوت است. تجهیزات AC میتوانند از قطع جریان نوسانی بهره ببرند، اما تجهیزات DC نیازمند طراحی خاص هستند تا جریان ثابت به درستی خاموش شود و خطر اتصال کوتاه یا آسیب به سیستم کاهش یابد.
از نظر ایمنی نیز تفاوتها مشهود است: جریان DC به دلیل ثابت بودن ولتاژ و جریان، امکان ایجاد جرقه طولانیتر دارد و بنابراین تجهیزات DC معمولاً دارای حفاظت بیشتری هستند، در حالی که تجهیزات AC با تغییر پیوسته جریان، ایمنی طبیعی بیشتری دارند.
در نهایت، شناخت این تفاوت تجهیزات فشار ضعیف AC و DC به شما کمک میکند تا در انتخاب صحیح رله، کنتاکتور، منابع تغذیه و دیگر تجهیزات فشار ضعیف، عملکرد و طول عمر سیستم خود را به حداکثر برسانید. این بخش پایهای برای درک کاربردهای مختلف AC و DC در تجهیزات واقعی است و قبل از بررسی مثالها و کاربردهای عملی، درک آن ضروری است.
بررسی برندهای مطرح بازار
-
هیوندای
تجهیزات فشار ضعیف هیوندای، بهویژه کلیدها و کلیدموتوریها، در هر دو سیستم AC و DC عملکرد قابل اعتماد و طول عمر بالا دارند.
-
ال اس
محصولات فشار ضعیف ال اس، مانند کلیدهای اتوماتیک و فیوزها، برای کاربردهای صنعتی AC و DC طراحی شدهاند و ایمنی بالایی ارائه میکنند.
-
پارس فانال
تجهیزات فشار ضعیف پارس فانال بهخصوص در تابلوهای برق AC کاربرد گسترده دارند و با استانداردهای بینالمللی همخوانی دارند.
-
هیمل
محصولات هیمل در تجهیزات فشار ضعیف DC عملکرد دقیق و پایداری طولانیمدت را تضمین میکنند و گزینهای مطمئن برای سیستمهای خورشیدی هستند.
-
چینت
تجهیزات فشار ضعیف چینت، از جمله کلیدها و رلهها، در هر دو جریان AC و DC قابلیت تنظیم و کنترل آسان دارند.
-
اشنایدر
محصولات اشنایدر از جمله کنتاکتورها و کلیدهای محافظ، در سیستمهای AC و DC کارایی بالایی دارند و به حفاظت کامل تجهیزات کمک میکنند.
-
زیمنس
تجهیزات فشار ضعیف زیمنس، مانند کلیدهای اتوماتیک و ترمینالها، با فناوری پیشرفته برای هر دو نوع جریان AC و DC طراحی شدهاند و طول عمر بالایی دارند.
تفاوت کنتاکتور و رله در سیستمهای AC و DC
کنتاکتور AC و DC
کنتاکتورها از مهمترین تجهیزات فشار ضعیف در تابلوهای صنعتی هستند و انتخاب درست آنها به نوع جریان (AC یا DC) بستگی دارد.
- AC: بوبین برای تحمل نوسانات جریان متناوب طراحی شده، جرقه هنگام قطع جریان بهصورت طبیعی خاموش میشود و نیازی به جرقهگیر پیچیده نیست. کاربرد اصلی: تابلوهای صنعتی، روشنایی و کنترل موتور.
- DC: جریان ثابت باعث ایجاد جرقه طولانی هنگام قطع میشود، بنابراین نیاز به سیستم جرقهگیر داخلی است. طراحی بوبین و تیغهها بهگونهای است که جریان مداوم با ایمنی کامل کنترل شود. استفاده از کنتاکتور AC در مدار DC معمولاً ممنوع است.
رله و بوبین AC و DC
- بوبین AC: جریان لحظهای بالایی هنگام راهاندازی دارد، جرقه بهصورت طبیعی خاموش میشود و صدای مشخصی هنگام کار ایجاد میکند.
- بوبین DC: جریان ثابت دارد، بیشتر گرم میشود و سیستم قطع جریان باید طراحی خاصی داشته باشد تا از جرقه طولانی جلوگیری کند. استفاده جایگزین بین AC و DC معمولاً امکانپذیر نیست و خطر آسیب به تجهیزات وجود دارد.
AC و DC در ولتاژهای فشار ضعیف (230V و 12V)
در تجهیزات فشار ضعیف، ولتاژ و نوع جریان نقش بسیار مهمی در انتخاب و طراحی تجهیزات دارند. شناخت تفاوت AC و DC در ولتاژهای مختلف به شما کمک میکند تا سیستم ایمن و کارآمد طراحی کنید.
AC در 230 ولت
ولتاژ 230 ولت AC همان برق شهری است که بیشتر ساختمانها و کارگاهها به آن متصل هستند. این ولتاژ برای تجهیزات روشنایی سنتی، تابلو برقهای صنعتی و کنترل موتورهای کوچک استفاده میشود. طراحی تجهیزات AC در این ولتاژ به گونهای است که بتوانند جریان متناوب را تحمل کرده و ایمن عمل کنند.
DC در 12 ولت
ولتاژ 12 ولت DC معمولاً در سیستم های کم ولتاژ به کار میرود. این نوع برق در LEDها، دوربینهای مدار بسته، سیستمهای کنترلی و سنسورها رایج است. طراحی تجهیزات DC در این ولتاژ به گونهای است که جریان ثابت و گرمای تولیدی کنترل شود تا از آسیب به بوبین و کنتاکتها جلوگیری شود.
DC در 230 ولت؛ چرا خاص است؟
استفاده از DC در 230 ولت بسیار محدود و خاص است، زیرا جریان ثابت در ولتاژ بالا باعث ایجاد جرقه طولانی، گرم شدن شدید تجهیزات و خطرات ایمنی بیشتر میشود. بنابراین تجهیزات فشار ضعیف DC در این ولتاژ باید با دقت طراحی شوند
کلیدهای حفاظتی DC در برابر AC: تفاوتهای حیاتی برای ایمنی الکتریکی
ساعت ۲ بعدازظهر روز سهشنبه بود که درخواست خدمات ثبت شد. یک بازدید دورهای و معمولی از پنلهای خورشیدی. انتظار هیچ اتفاق غیرمنتظرهای وجود نداشت. اما وقتی تکنسین جعبه اتصالات (کامباینر باکس) را باز کرد، با صحنهای مواجه شد که دلش فرو ریخت: کنتاکتهای کلید حفاظتی DC به هم جوش خورده و به یک توده مسی یکپارچه تبدیل شده بودند. کلیدی که وظیفهاش محافظت از سیستم بود، خودش به یک اتصال کوتاه دائمی تبدیل شده بود.
بخش وحشتناک ماجرا این است: کلید در زمان رخ دادن خطا اصلاً قطع نکرد. جرقهای که هنگام تلاش کنتاکتها برای جدا شدن شکل گرفت، حرارتی بیش از ۶۰۰۰ درجه سانتیگراد تولید کرد؛ یعنی دمایی آنقدر بالا که قبل از اینکه کلید بتواند جریان را قطع کند، مس را ذوب کرد. سیستم همچنان به کار خود ادامه میداد و برق را از میان تودهای از فلز مذاب عبور میداد، تا زمانی که یک نفر بهصورت دستی آن را خاموش کرد.
چرا این اتفاق افتاد؟ یک نفر کلید حفاظتی مخصوص جریان AC را در یک سیستم DC نصب کرده بود. با همان ولتاژ نامی و همان جریان نامی؛ اما در کاربری کاملاً اشتباه.
این اشتباه، خسارت مالی بزرگی به تجهیزات وارد کرد و سیستم را یک هفته کامل از کار انداخت.
تفاوت بین کلیدهای حفاظتی DC و AC صرفاً یک موضوع فنی ساده نیست، بلکه مرز بین حفاظت و فاجعه است.

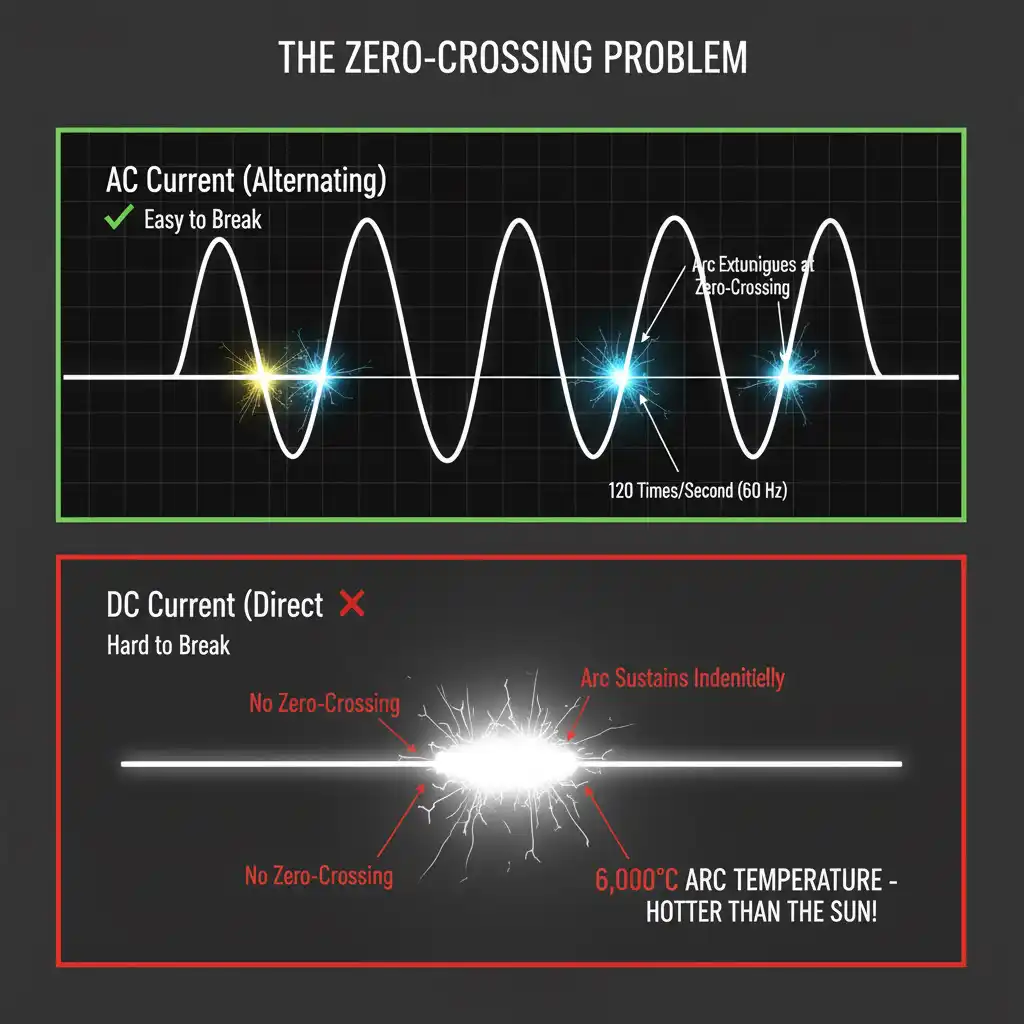

چرا قطع کردن جریان DC سختتر است: مشکل عبور از صفر (Zero-Crossing)
the-zero-crossing-problem
جریان آب در یک لوله معمولی را با جریان ضربهای آب در یک دستگاه کارواش مقایسه کنید؛ این دقیقاً تفاوت جریان DC و AC است.
جریان AC در هر ثانیه ۵۰ یا ۶۰ بار جهت خود را تغییر میدهد. در یک سیستم ۶۰ هرتز، جریان در هر ثانیه ۱۲۰ بار از ولتاژ صفر عبور میکند (دو بار در هر چرخه). وقتی کنتاکتهای یک کلید حفاظتی از هم جدا میشوند و جرقه شکل میگیرد، این جرقه بهطور طبیعی در عبور بعدی جریان از نقطه صفر خاموش میشود. کلید فقط باید جلوی جرقه زدن دوباره را بگیرد. در واقع، کلید AC برای کارش از فیزیک خود جریان متناوب کمک میگیرد.
جریان DC با ولتاژی ثابت و تنها در یک جهتِ همیشگی جریان دارد. در این جریان هیچ عبور از نقطهی صفری وجود ندارد؛ هرگز.
وقتی کنتاکتها در یک مدار DC از هم جدا میشوند، جرقه شکل میگیرد و همانجا باقی میماند. جرقه هیچ اهمیتی به تلاش کلید برای قطع مدار نمیدهد. این جرقه آنقدر ادامه مییابد تا عاملی فیزیکی آن را قطع کند، خنک کند، یا آنقدر آن را بکشد که دیگر نتواند پایدار بماند.
اعداد این واقعیت را بهخوبی نشان میدهند: یک جرقهی معمولی AC به لطف عبور طبیعی از نقطه صفر، ظرف مدت ۸ میلیثانیه (یک صد و بیستم ثانیه) خاموش میشود. اما جرقهی DC چطور؟ این جرقه میتواند در دمای بالای ۶۰۰۰ درجه سانتیگراد (که از سطح خورشید هم داغتر و بسیار بالاتر از نقطه ذوب مس یعنی ۱۰۸۵ درجه سانتیگراد است) بهطور نامحدود برقرار بماند.
من به این موضوع «مشکل عبور از صفر» میگویم. کلیدهای AC میتوانند برای کمک به فیزیک تکیه کنند، اما کلیدهای DC باید در هر مرحله با فیزیک بجنگند.
تأثیر عملی این موضوع این است: کلیدهای DC به مکانیزمهای بسیار قوی برای خاموش کردن جرقه نیاز دارند؛ مانند سیمپیچهای دمنده مغناطیسی که جرقه را با نیروی مغناطیسی متلاشی میکنند، طراحی خاص کنتاکتها که جرقه را آنقدر میکشند تا سرد و قطع شود، و محفظههای جرقهگیر پر از صفحات عایق که جرقه را به بخشهای کوچکتر و با قابلیت خاموشی راحتتر تقسیم میکنند. حتی برخی از کلیدهای پیشرفته DC از محفظههای خلأ یا گاز هگزا فلوراید گوگرد برای خفهکردن سریعتر جرقه استفاده میکنند.
تمام این پیچیدگیها فقط برای حل یک مسئله است: جریان DC سرسخت است و بهراحتی قطع نمیشود.
چه چیزی کلیدهای DC را متفاوت (و گرانتر) میکند؟

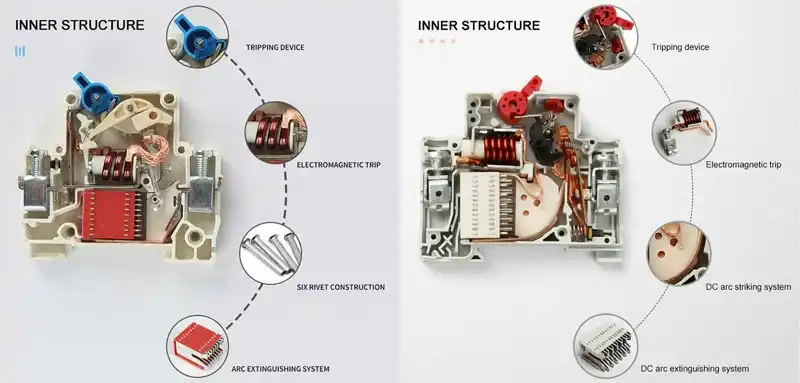

AC-MCB-vs-DC-MCB-internal-structure
اگر وارد یک فروشگاه تجهیزات الکتریکی شوید و قیمتها را مقایسه کنید، میبینید که یک کلید مینیاتوری استاندارد ۲۰ آمپر و ۱۲۰ ولت AC حدود ۱۵ دلار قیمت دارد؛ در حالی که یک کلید مینیاتوری ۲۰ آمپر و ۱۲۵ ولت DC بین ۸۰ تا ۱۲۰ دلار قیمتگذاری میشود.
جریان نامی یکسان و ولتاژها مشابه هستند، اما کلید DC حدود ۵ تا ۸ برابر گرانتر است.
مهندسها معمولاً دوست دارند از این اختلاف قیمت شکایت کنند و بگویند: «اینکه فقط یک کلید ساده است!» اما بیایید ببینیم درون این کلید ساده چه قطعاتی قرار دارد:
در یک کلید AC:
- دو کنتاکت اصلی (ورودی و خروجی)
- مکانیزم قطع (تریپ) حرارتی-مغناطیسی ساده
- محفظه جرقهگیر ساده با چند صفحه فلزی
- ساختار تکپل
در یک کلید DC:
- سه یا چند کنتاکت اصلی که بهصورت سری چیده شدهاند
- مکانیزم تریپ حرارتی-مغناطیسی تقویتشده با نیروی مغناطیسی بسیار بالاتر
- محفظه جرقهگیر پیچیده با دهها صفحه فولادی
- سیمپیچهای دمنده مغناطیسی که فضای بیشتری اشغال میکنند
- مواد خاص برای کنتاکتها (آلیاژ نقره-تنگستن به جای نقره-نیکل)
- فاصله هوایی طراحیشده با دقت بالا (اگر این فاصله خیلی کم باشد جرقه کشیده نمیشود و اگر خیلی زیاد باشد کلید در جعبههای استاندارد جا نمیشود)
این اختلاف قیمت به خاطر سود بیشتر شرکتها نیست، بلکه هزینه مهار فیزیک است. تکتک قطعات به کار رفته در یک کلید DC باید سختتر کار کنند تا بر «مشکل عبور از صفر» غلبه کنند.
و نکته مهم اینجاست: شما نمیتوانید این دو کلید را به جای یکدیگر استفاده کنید، حتی اگر مشخصات ولتاژ و جریان آنها کاملاً با هم همخوانی داشته باشد. یک کلید AC در یک سیستم DC توانایی قطع خطاهای شدید را نخواهد داشت؛ جرقه برقرار میماند، کنتاکتها به هم جوش میخورند و وسیله حفاظتی شما به یک هادی جریانِ بدون کنترل تبدیل میشود.
من دیدهام که این حالت خرابی چگونه ۵۰ هزار دلار تجهیزات خورشیدی را نابود کرده، فقط به این دلیل که نصاب میخواست ۶۰ دلار در خرید کلیدها صرفهجویی کند.
«پدیده جوش خوردگی کنتاکتها» در اثر جرقه، در استفاده نادرست از کلیدهای AC در سیستمهای DC بهطرز ترسناکی رایج است. وقتی کنتاکتها به هم جوش بخورند، کلید برای همیشه بسته میماند. هیچ میزان کار دستی هم نمیتواند آنها را از هم جدا کند. در نهایت شما میمانید و یک مدار همیشه روشن که عملاً هیچ حفاظتی ندارد.
تفاوت کابل AC و DC در تجهیزات فشار ضعیف
در تجهیزات فشار ضعیف، انتخاب کابل مناسب برای AC و DC اهمیت بالایی دارد. کابلهای AC معمولاً رنگبندی استاندارد برای فاز، نول و ارت دارند، در حالی که کابلهای DC برای مشخص کردن قطب مثبت و منفی از رنگبندی متفاوتی استفاده میکنند تا خطر اتصال اشتباه کاهش یابد. همچنین جریان DC ثابت است و در صورت قطع یا اتصال کوتاه، میتواند جرقه طولانیتری ایجاد کند؛ بنابراین کابلهای DC باید با مقاومت حرارتی بالاتر و حفاظت مناسب طراحی شوند. استفاده از کابل AC برای مدار DC میتواند به تجهیزات و کابل آسیب بزند و خطر ایمنی ایجاد کند.
تبدیل AC به DC و نقش منابع تغذیه
بسیاری از تجهیزات فشار ضعیف مانند LED، دوربین و منابع تغذیه تابلوها برای کارکرد صحیح نیاز به جریان مستقیم DC دارند.
تبدیل جریان متناوب به مستقیم چگونه انجام میشود؟
این کار با سه مرحله انجام میشود:
- یکسوساز: AC را به DC پالسشده تبدیل میکند.
- فیلتر: نوسانات باقیمانده را کاهش میدهد.
- رگولاتور: ولتاژ DC را تثبیت میکند تا تجهیزات در محدوده ایمن کار کنند.
چرا بیشتر تجهیزات فشار ضعیف DC هستند؟
- پایداری و دقت: جریان ثابت برای مدارهای الکترونیکی مناسب است.
- ایمنی بیشتر: کنترل جریان آسانتر است و خطر جرقه کمتر است.
- سازگاری با الکترونیک: اکثر LED، سنسورها و مدارهای کنترل با DC کار میکنند.
کلام آخر
در انتخاب تجهیزات فشار ضعیف AC و DC، شناخت کاربرد و نوع جریان اهمیت بالایی دارد. اگر سیستم شما مربوط به روشنایی سنتی، تابلو برق یا موتورهای کوچک صنعتی است، تجهیزات AC گزینه مناسب و استانداردی هستند. جریان متناوب به راحتی قابل توزیع و ایمن است و در تابلوهای فشار ضعیف صنعتی عملکرد قابل اعتمادی دارد.
اما اگر تجهیزات شما شامل LED، سیستمهای کنترل، سنسورها یا مدارهای الکترونیکی است، جریان DC بهترین انتخاب است. جریان مستقیم پایدار و ایمن است و با اجزای الکترونیکی و منابع تغذیه کمولتاژ سازگاری کامل دارد.
در نهایت، انتخاب درست تجهیزات فشار ضعیف AC و DC نه تنها طول عمر سیستم شما را افزایش میدهد، بلکه از بروز آسیبهای الکتریکی، گرمای بیش از حد و خطرات جرقه جلوگیری میکند. شناخت تفاوتها و استفاده از تجهیزات مناسب، کلید طراحی سیستمهای مطمئن و کارآمد در محیطهای صنعتی و مصرفکننده است.
